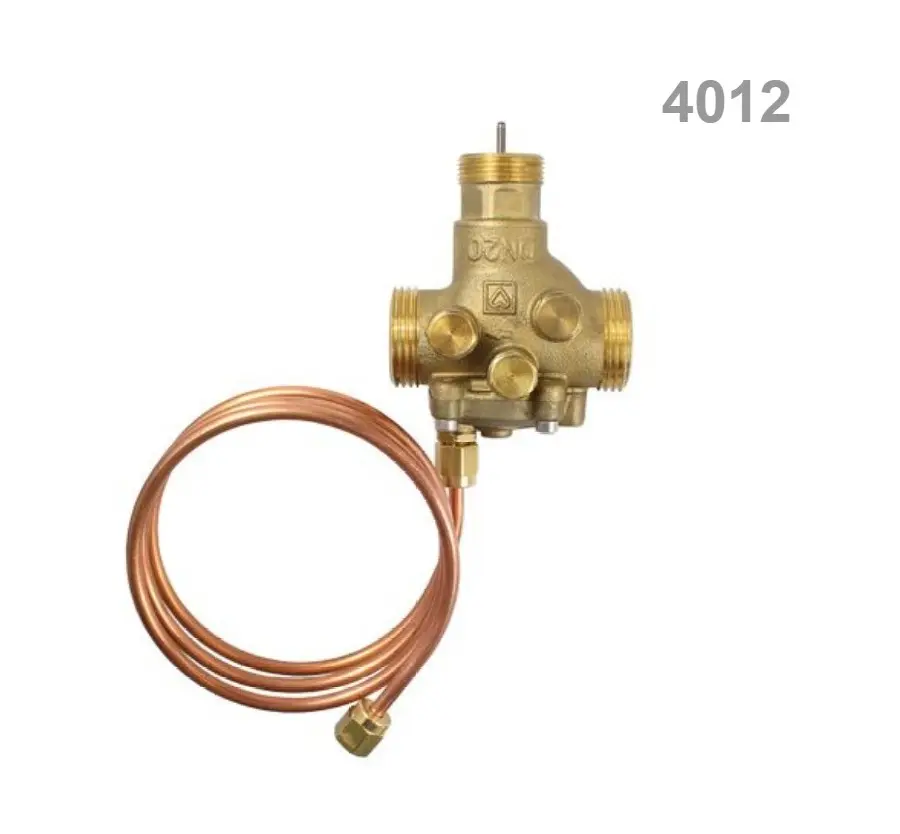

Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS, vnější závit

Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS, vnější závit
Regulátor diferenčního tlaku s integrovaným regulátorem objemového průtoku, uzavíracím a zónovým ventilem. Použití při hydraulickém vyvážení, řízení a regulaci topných a chladících okruhů, zejména tam, kde je požadováno omezení průtoku z hlavní větve.

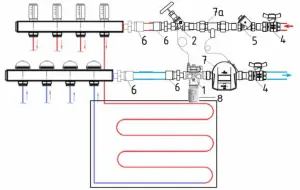

Instalace do zpátečky, směr průtoku je označen šipkou na těle ventilu.
Impulzní vedení instalováno přes 1/4" vsuvku (součást dodávky) mezi ventil a přívodní potrubí.
Připojení vnějším závitem s plochým těsněním (G).
Ventil může být vybaven pohonem - lze tedy použít jako zónový ventil, nebo pro řízení průtoku okruhem.



Max. diferenční tlak  400 kPa
Min. systémový diferenční tlak, min. ∆psyst                     regulovaný ∆pc + 5kPa
Max. pracovní tlak PN16
Charakteristika ventilu lineární
Max. pracovní teplota 130 °C
Min. pracovní teplota 2 °C (voda); - 20 °C (nemrz. kap)
Zdvih  4 mm
Regulační rozsah 10 % - 100 %
Připojovací závit pohonu M28x1,5

Varianty produktu

Název Obj.č. Dimenze Připojení Průtok l/h Cena bez DPH Cena s DPH
Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15LF s integrovanou škrtící klapkou , vnější závit, ploché těsnění 1401230 DN15LF G3/4" 30-600 2 583,00 Kč 3 125,43 Kč
Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15LP s integrovanou škrtící klapkou , vnější závit, ploché těsnění 1401231 DN15LP G3/4" 50-1650 2 583,00 Kč 3 125,43 Kč
Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 15HP s integrovanou škrtící klapkou , vnější závit, ploché těsnění 1401241 DN15HP G3/4" 50-2000 2 583,00 Kč 3 125,43 Kč
Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 20LP s integrovanou škrtící klapkou , vnější závit, ploché těsnění 1401232 DN20LP G1" 50-1800 2 714,00 Kč 3 283,94 Kč
Regulátor diferenčního tlaku s regulátorem objemového průtoku VS-TS 20HP s integrovanou škrtící klapkou , vnější závit, ploché těsnění 1401242 DN20HP G1" 50-2150 2 714,00 Kč 3 283,94 Kč

Související produkty

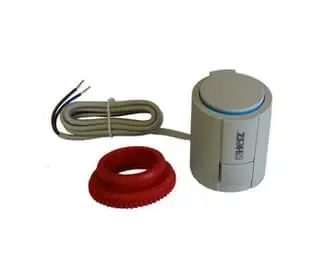

DDC Termopohon pro plynulou regulaci

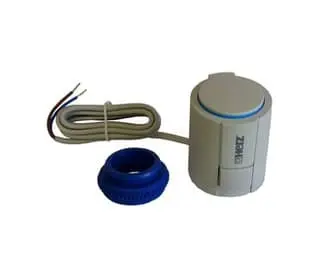

Termopohon pro 2-bodovou nebo pulzní regulaci
