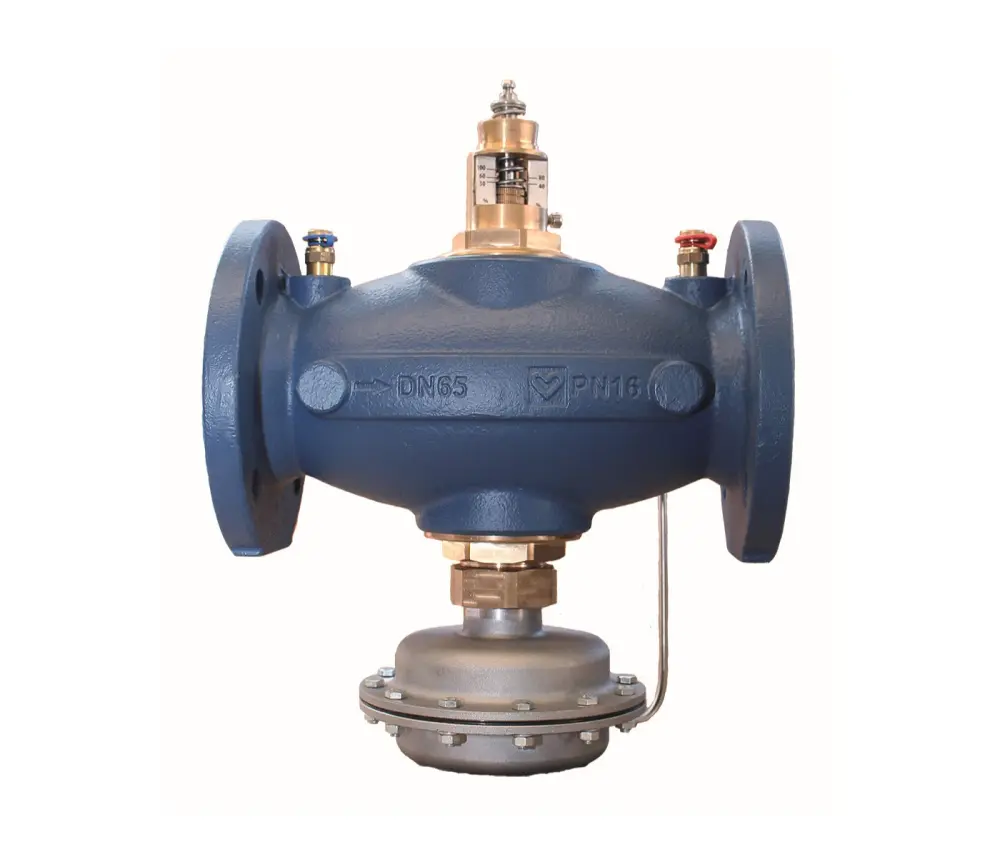

Kombiventil regulátor objemového průtoku F4006
Kombiventil - regulátor objemového průtoku s integrovaným regulačním ventilem.
Tlakově nezávislý ventil (PICV) z šedé litiny v přírubovém provedení s lineární charakteristikou
navržený pro použití v topených a chladících systémech.
Velmi přesné omezení a regulaci průtoku obstarává membrána s velkorysou membranovou komorou.
Tlakově nezávislý ventil (PICV) z šedé litiny v přírubovém provedení s lineární charakteristikou
navržený pro použití v topených a chladících systémech.
Velmi přesné omezení a regulaci průtoku obstarává membrána s velkorysou membranovou komorou.
| Max.pracovní tlak | 16 bar |
| Max. diferenční tlak | 4 bar |
| Diferenční tlak přes regulátor | 0,2 bar (20 kPa) |
| Max. provozní teplota | 110°C ( kapalina bez páry) |
| Tělo ventilu | GJL-250 modře lakované |
| Membrána | EPDM |
| Těsnící O kroužek | EPDM |
Řízení:

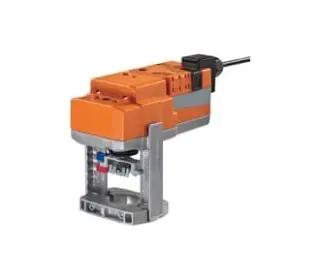

Na ventil je možné osadit pohon s 2-3bodovou nebo spojitou regulací
DN50 - 65
F771290 24V; spojitě i 2-3b; 500N; zdvih 15mm
F771281 230V; 2-3b; 500N; zdvih 15mm
Na ventil je možné osadit pohon s 2-3bodovou nebo spojitou regulací
DN50 - 65
F771290 24V; spojitě i 2-3b; 500N; zdvih 15mm
F771281 230V; 2-3b; 500N; zdvih 15mm
DN80 -100
F771291 24V; spojitě 1000N; zdvih 20mm
F771282 230V; 2-3b; 1000N; zdvih 20mm
F771291 24V; spojitě 1000N; zdvih 20mm
F771282 230V; 2-3b; 1000N; zdvih 20mm
DN125-DN250HF
F771284 230V; 2-3b; 2500N; zdvih 40mm - přímá montáž
NA OBJEDNAVKU Z CENTRALNIHO SKLADU
F771284 230V; 2-3b; 2500N; zdvih 40mm - přímá montáž
NA OBJEDNAVKU Z CENTRALNIHO SKLADU
Varianty produktu
| Název | Obj.č. | Dimenze | Průtok (m3/h) | Cena bez DPH | Cena s DPH |
|---|---|---|---|---|---|
| Kombiventil regulátor objemového průtoku DN50,přírubový, 3,75-15m3/h; | F400662 | DN50 | 3,75-15 | 20 569,00 Kč | 24 888,49 Kč |
| Kombiventil regulátor objemového průtoku DN65, přírubový, 5-20m3/h; | F400663 | DN65 | 5-20 | 21 373,00 Kč | 25 861,33 Kč |
| Kombiventil regulátor objemového průtoku DN80, přírubový, 9-36m3/h; | F400664 | DN80 | 9-36 | 24 390,00 Kč | 29 511,90 Kč |
| Kombiventil regulátor objemového průtoku DN100, přírubový, 10,75-43m3/h; | F400665 | DN100 | 10,75-43 | 26 626,00 Kč | 32 217,46 Kč |
| Kombiventil regulátor objemového průtoku DN125, přírubový, 25-100m3/h; | F400666 | DN125 | 25-100 | 62 830,00 Kč | 76 024,30 Kč |
| Kombiventil regulátor objemového průtoku DN125HF, přírubový, 37,5-150m3/h; | F400656 | DN125HF | 37,5-150 | 63 860,00 Kč | 77 270,60 Kč |
| Kombiventil regulátor objemového průtoku DN150, přírubový, 36,25-145m3/h; | F400667 | DN150 | 36,25-145 | 66 765,00 Kč | 80 785,65 Kč |
| Kombiventil regulátor objemového průtoku DN150HF, přírubový, 50-200m3/h; | F400657 | DN150HF | 50-200 | 68 248,00 Kč | 82 580,08 Kč |
| Kombiventil regulátor objemového průtoku DN200, přírubový, 52,5-210m3/h; | F400668 | DN200 | 52,5-210 | 288 400,00 Kč | 348 964,00 Kč |
| Kombiventil regulátor objemového průtoku DN200HF, přírubový, 75-300m3/h; | F400658 | DN200HF | 75-300 | 294 580,00 Kč | 356 441,80 Kč |
| Kombiventil regulátor objemového průtoku DN200UHF, přírubový, 87,5-350m3/h; | F400648 | DN200UHF | 87,5-350 | 300 760,00 Kč | 363 919,60 Kč |
